Грунтовка Фарбакоут ЭП-045

Грунтовка Фарбакоут ЭП-045 обладает высокими антикоррозионными и физико-механическими свойствами, может эксплуатироваться в условиях умеренного, холодного и тропического климата.

Двухкомпонентная эпоксидная грунтовка Фарбакоут ЭП-045 обладает высокими антикоррозионными и физикомеханическими свойствами. Предназначена для эксплуатации в различных климатических зонах.

ПРЕИМУЩЕСТВА

Возможность нанесения большой толщины мокрой пленки
Высокая механическая устойчивость
Очень высокая адгезия к стальным, оцинкованным и алюминиевым поверхностям

РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ

Грунтовка Фабракоут ЭП-045 предназначена для высококачественной антикоррозионной защиты изделий из металлов (углеродистой и оцинкованной стали, меди, алюминия и его сплавов), в машино-, станко-, вагоно- и судостроении, в строительстве и других отраслях, а также при проведении ремонтных работ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

рекомендуемая толщина сухого/мокрого слоя — 50/120 мкм
время высыхания (20 °С): до степени 3 — 6 ч
жизнеспособность смешанного продукта при 20 °С — не менее 8 ч
теоретический расход на сухое покрытие толщиной 60 мкм — 0,18 кг/м2
практический расход * при толщине 60 мкм — 0,478 кг/м2
массовый/объемный сухой остаток (±2) — 65/68 %
рекомендуемое количество слоев — 1-2.

* зависит от группы сложности металлоконструкций, условий и методов нанесения

ТИП ПОКРЫТИЯ — матовый

ЦВЕТ — коричнево-бежевый, красно-коричневый, серый

ПРИГОТОВЛЕНИЕ СМЕСИ

Грунтовка Фарбакоут ЭП-045 поставляется в виде двух компонентов: полуфабрикат грунтовки и отвердитель Ф-45.

Компоненты необходимо смешать непосредственно перед применением, на 100 весовых частей полуфабриката грунтовки добавляется 14 весовых частей отвердителя Ф-45. Грунтовку выдерживают 15-30 минут и разбавляют до рабочей вязкости растворителем Р-5А или Р-5. Жизнеспособность готовой грунтовки не менее 8 ч при температуре (20±2) °С.

МЕТОД НАНЕСЕНИЯ

безвоздушное распыление (ø сопла 0,28-0,43 мм; давление 10-15 МПа);
ручное нанесение (кисть и валик);
воздушное распыление (ø сопла 2,5 мм (после разбавления до вязкости 60 с по вискозиметру В3-246, сопло ø 4 мм).

СПОСОБ ПРИМЕНЕНИЯ

Чем качественнее подготовлена поверхность, тем более стойким будет покрытие. Наилучшей химической и механической устойчивостью обладают покрытия, наносимые непосредственно на стальные поверхности, прошедшие абразивоструйную обработку минимум до степени очистки Sa 2½ по ISO 8501 или 2 по ГОСТ 9.402. Поверхность подготовленная к нанесению покрытия, должна быть сухой, лишенной соли, жира, пыли и иных загрязнений. Для исключения конденсации влаги температура поверхности должна быть выше температуры точки росы не менее чем на 3 °С. Время высыхания однослойного покрытия при температуре (20±2) °С — 6 часов. При более низкой температуре или относительной влажности воздуха более 65 %, время сушки может быть увеличено. После высыхания одного слоя, последующие слои наносят аналогично, с минимальным интервалом перекрытия 1 час.

ГАРАНТИЙНЫЙ СРОК ХРАНЕНИЯ

6 месяцев — компонент I и II c даты изготовления в закрытой фабричной упаковке при температуре от +5 до +35 °С

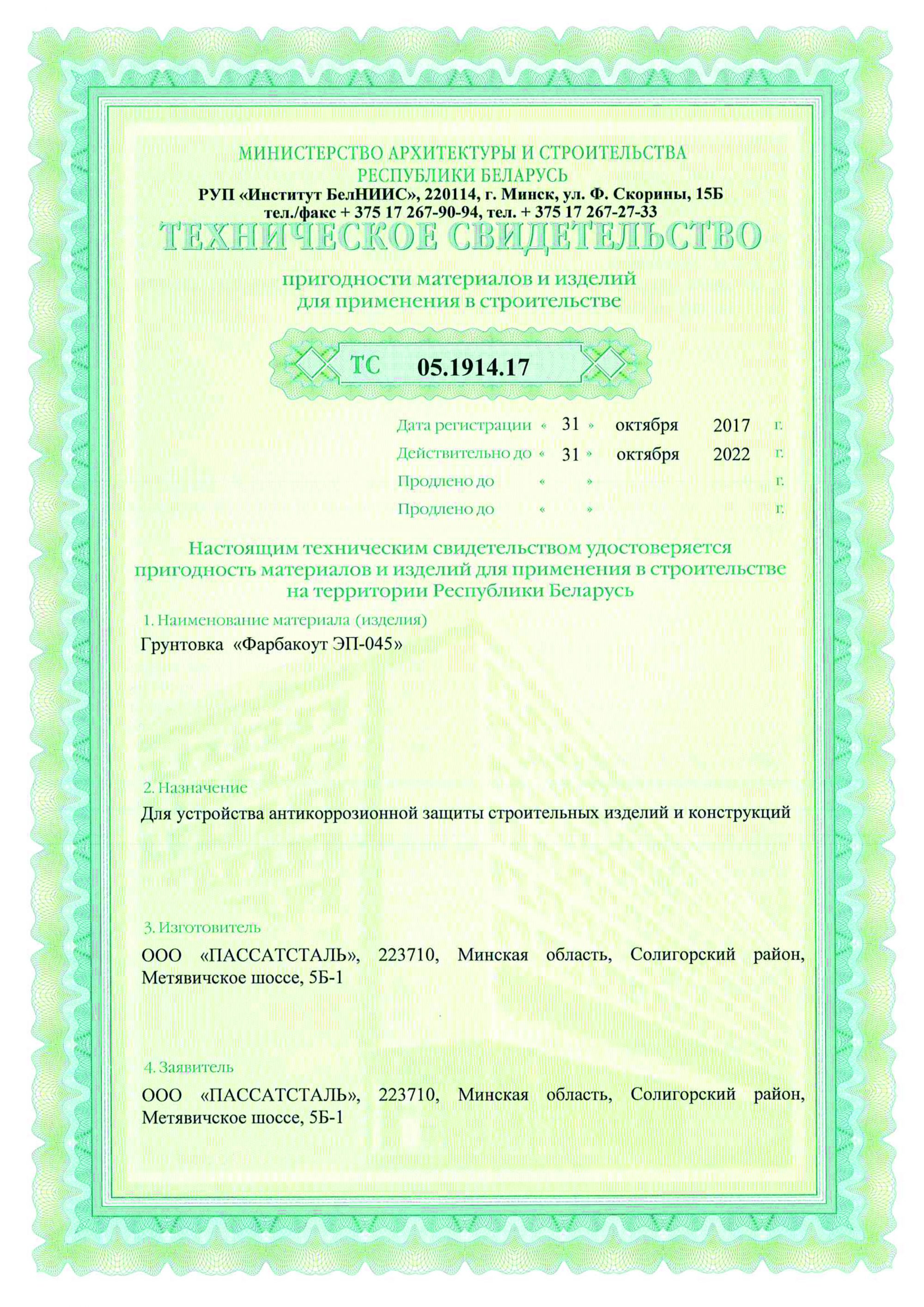

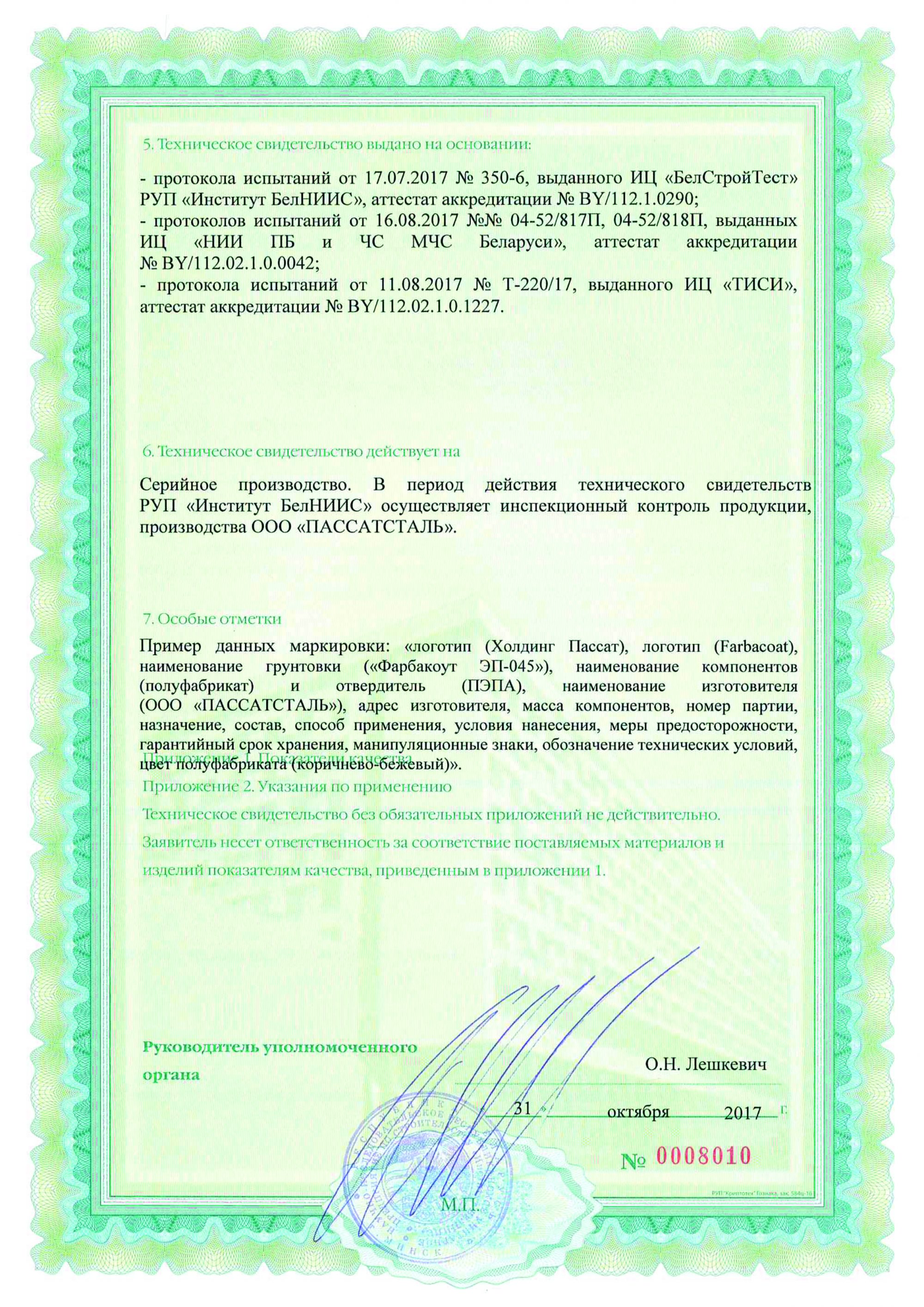

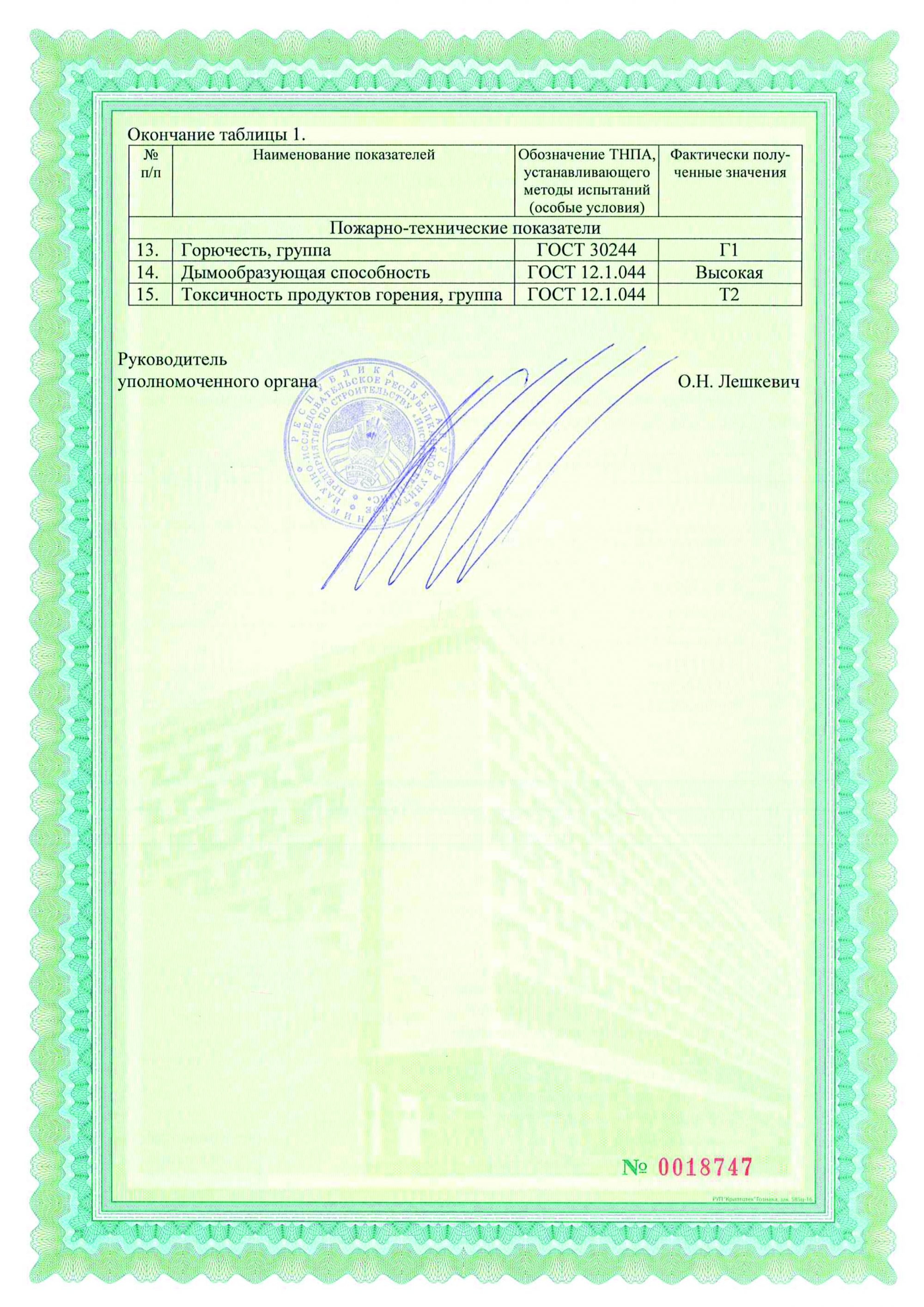

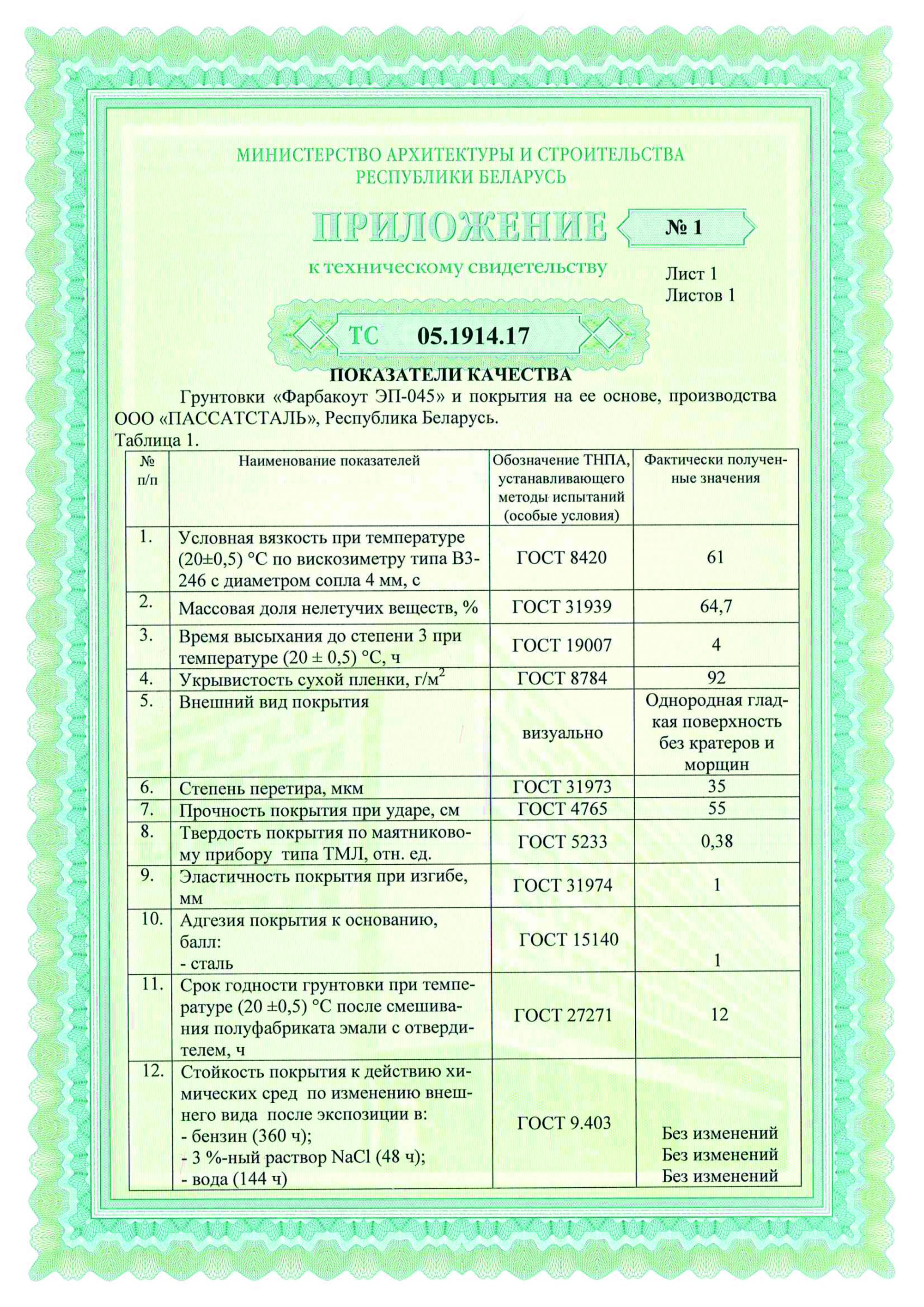

Референц
